סימון זכוכית בטיחות במשרד, בחנות ובמעקה: הקיר שאף אחד לא ראה
הזכוכית הכי טובה היא זו שאי אפשר לראות, וזו בדיוק הבעיה. משרד חדש נראה מושלם, האור עובר מחדר לחדר, ואז מישהו עם כוס קפה ביד הולך ישר לתוך קיר הזכוכית. לכן סימון זכוכית בטיחות הוא לא פרט שוליים שמוסיפים ברגע האחרון. זו החלטה תכנונית, והמסגר שמבין בזה מקבל אותה כבר בהצעת המחיר ולא אחרי ההתקנה.
במאמר הזה נעבור על מה שמותר לנו לומר בביטחון: איפה הסימון נדרש, מה בודקים בדלת זכוכית עם קיר שקוף לידה ובמעקה, איך הפרופיל והאזן יכולים להפוך לחלק מהסימון, ואילו שאלות כדאי לשאול לפני שמאשרים הצעה. את הגבהים והמרווחים המדויקים נשאיר לתקן עצמו, ובהמשך נסביר גם למה.
למה דווקא עכשיו כולם מדברים על חללים חדשים
בימים האחרונים התפרסם בגלובס שמשרד עורכי הדין מיתר מפנה 13 קומות ברמת גן ועובר ל-17 קומות במגדל BEYOND בגבעתיים, ו-832 עובדים כבר עברו למגדל החדש. בכתבה נוספת מציין גלובס שמעברים של חברות למגדלים חדשים מותירים שטחים פנויים בבניינים הוותיקים.
אנחנו לא מנתחים את הכתבות, רק לוקחים מהן את התמונה הכללית. חברות נכנסות לחללים חדשים או משפצות חללים ישנים, מקימות חדרי ישיבות ומחיצות זכוכית, ומתחילות לעבוד בקצב מהיר. זה בדיוק השלב שבו כדאי לשבת על סימון מחיצת זכוכית במשרד, לפני האכלוס ולא אחריו. אחרי שהעובדים נכנסים, כל תיקון הוא הפרעה לעבודה.
איפה סימון הזכוכית חובה
לפי המכון הישראלי לבטיחות וגהות, בחלקי בניין שמשמשים את הציבור, דלתות, מחיצות וקירות שקופים, כולל חלונות ראווה, חייבים בסימון לפי ת״י 1918 חלק 4. הדרישה מופיעה בסעיף שעוסק בדלתות וקירות שקופים, והיא קשורה לתקנות התכנון והבנייה ולבקשה להיתר.
המכון מסביר במקום אחר שדלתות ומחיצות זכוכית שקופה עלולות להוות סיכון. מטרת הסימון להבליט את החיץ השקוף באמצעים שרואים בעין, כמו מדבקות, צריבה או צביעה.
משרד: מחיצות, דלתות וחדרי ישיבות

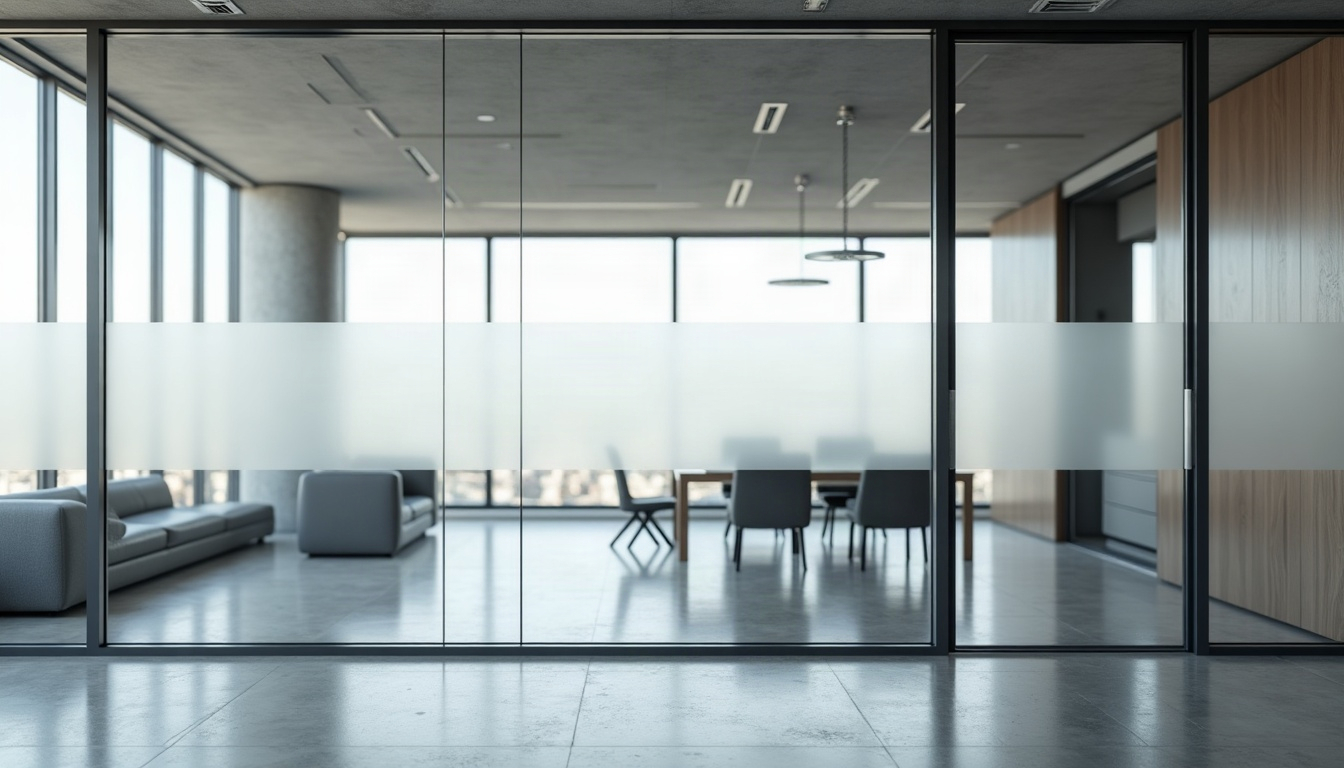

במשרד, קיר זכוכית שקוף חובת סימון הוא נושא יומיומי. מסדרון שמוביל לחדר ישיבות, דלת זכוכית ליד קיר זכוכית, מחיצה בין אזור קבלה לחלל עבודה: כל אלה נקודות שבהן אנשים עוברים מהר, עם ציוד ביד ובלי להסתכל על הקיר.
חנות: ויטרינה וחלון ראווה

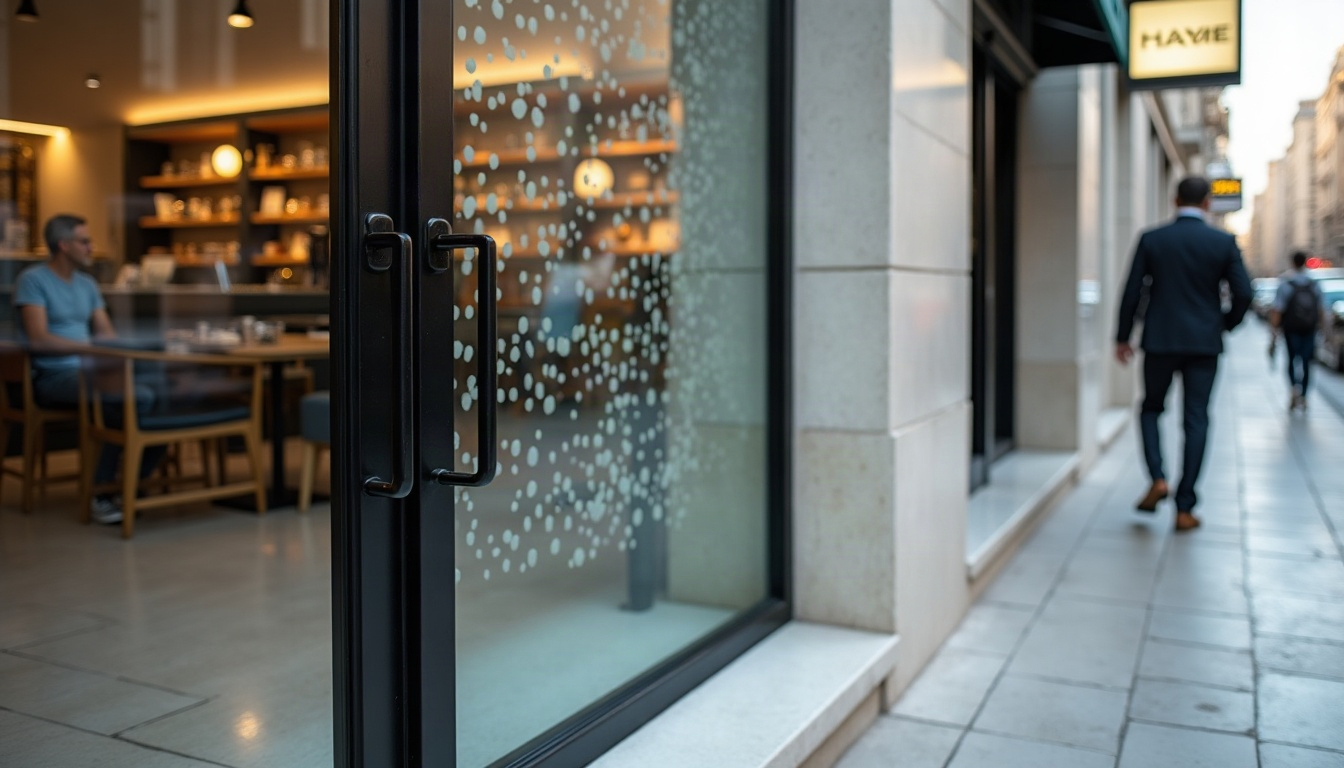

בחנות, חלון הראווה נמצא בדיוק בגבול בין הרחוב לפנים. אנשים נכנסים ויוצאים, ילדים רצים, ולפעמים הכניסה עצמה זכוכית. זה המקום שבו סימון ויטרינה לפי תקנות התכנון והבנייה צריך להיות חלק מהתכנון. ויטרינות וחלונות ראווה הן בדרך כלל החלק הראשון שהלקוח רואה, ולכן כדאי שהסימון ייראה כמו חלק מהמיתוג ולא כמו תוספת.
מעקה: זכוכית שאין בה מה לראות
הדרישה חלה גם על מעקים שקופים וקירות שקופים, כך עולה מסיכום התקן של תידור. על כך נרחיב בפרק הייעודי למעקים.
הסימון כחלק מהעיצוב ולא מדבקה בסוף
ברוב העבודות שרואים באינטרנט, הסימון מגיע אחרי ההתקנה: פס מדבקה, אולי עיגולים, ובזה נגמר העניין. זו דרך אחת, ולפעמים היא מתאימה. אבל כשמתכננים נכון, יש שלוש שאלות שכדאי להכריע עליהן כבר בהצעה.
איזו שיטה מתאימה לחלל
שיטה: מדבקות בטיחות לזכוכית · למה היא טובה: גמישות, אפשר להחליף עיצוב · על מה כדאי לחשוב: התאמת הגוון והצורה לחלל, ובדיקה שהן לא נשחקות באזורי מגע
שיטה: הדפסה על הזכוכית · למה היא טובה: אפשר לשלב לוגו ודוגמה · על מה כדאי לחשוב: להזמין כבר בשלב הייצור, לא אחריו
שיטה: צריבה · למה היא טובה: מראה אלגנטי ועמיד · על מה כדאי לחשוב: התוצאה פחות בולטת בתנאי תאורה מסוימים, ולכן בודקים מול הרקע
שיטה: צביעה או פס בגוון בולט · למה היא טובה: משתלב עם הפרופיל · על מה כדאי לחשוב: תלוי בעיצוב הכללי ובצבעי החלל
הטבלה היא כלל אצבע בלבד. הבחירה הסופית תלויה בחלל, בתאורה, בקהל ובמה שהתקן דורש.
הפרופיל והאזן כחלק מהסימון
כאן נכנס הידע של המסגר. בסיכום התקן של תידור מצוין שמעקה שקוף עם אזן עליון בגוון בולט לעין, או עם סימון בולט אחר, מוגדר כחריג בתקן. כלומר, הפרופיל עצמו יכול לשמש חלק מהסימון. אם מתכננים מראש מערכת עם פרופיל בלגי בגוון כהה וחד, למשל, המסגרת עצמה מבליטה את הקיר השקוף ומפחיתה את הצורך בפסים נוספים.
חשוב להדגיש שזה עניין שמוגדר בתקן. את השאלה אם הפרופיל שבחרתם מספיק כסימון עצמאי בפרויקט מסוים בודקים מול ת״י 1918 חלק 4 העדכני, ולא מניחים.
למה ההחלטה חייבת להתקבל לפני ההזמנה
זכוכית מחוסמת אי אפשר לחתוך או לקדוח אחרי החיסום, ולכן כל המידות והקידוחים נקבעים לפני. כך גם בנוגע לשילוב של צריבה והדפסה, כמו שמוסבר במילון המושגים שלנו. אם מחכים עם הסימון לסוף, מוותרים על חלק מהאפשרויות.
אם יש לכם תוכנית למשרד, לחנות או למעקה, אפשר להתייעץ איתנו כבר בשלב התכנון: טלפון 077-8048340 או וואטסאפ 053-6584332.
מה בודקים בדלת זכוכית עם קיר שקוף לידה
זה המקרה שבו אנשים נתקלים הכי הרבה. הדלת מסומנת יפה, אבל הקיר שלידה נראה כמו המשך הפתח. לפי סיכום התקן שציינו, גם קטעי הקיר השקוף הצמודים לדלת נכללים בדרישה. את הממדים המדויקים של האורך והגובה לא נצטט כאן, כי הניסוח משתנה בין מקורות. בודקים אותם ישירות מול הנוסח העדכני של ת״י 1918 חלק 4.
בפועל, כך נראית בדיקה של מסגר ותיק:
הדלת עצמה: האם יש פסי סימון לדלת זכוכית שנראים גם כשהדלת פתוחה, וגם מרחוק?
הקיר הצמוד: האם הסימון ממשיך על הקטעים השקופים שמסביב, או שהוא נעצר בדלת בלבד?
הידית: האם היא בולטת מספיק כדי להבליט את הדלת בעצמה?
רקע ותאורה: האם הסימון ניראה גם כשמאחורי הזכוכית חלל בהיר, קיר כהה או חלון עם שמש? סימון לבן על רקע בהיר נעלם.
כיוון התנועה: מאיזה צד אנשים מגיעים, ומה רואים משם?
הפרופיל: האם הוא בגוון שמתבדל מהרקע, או שהוא שקוף כמעט כמו הזכוכית?
דרך טובה לבדוק היא לעמוד במקום שבו אדם ממוצע נכנס, ולהסתכל על הקיר בלי לדעת שהוא שם. אם גם אתם לא שמים לב, כנראה שהסימון לא עובד.
סימון מעקה זכוכית: מה שונה

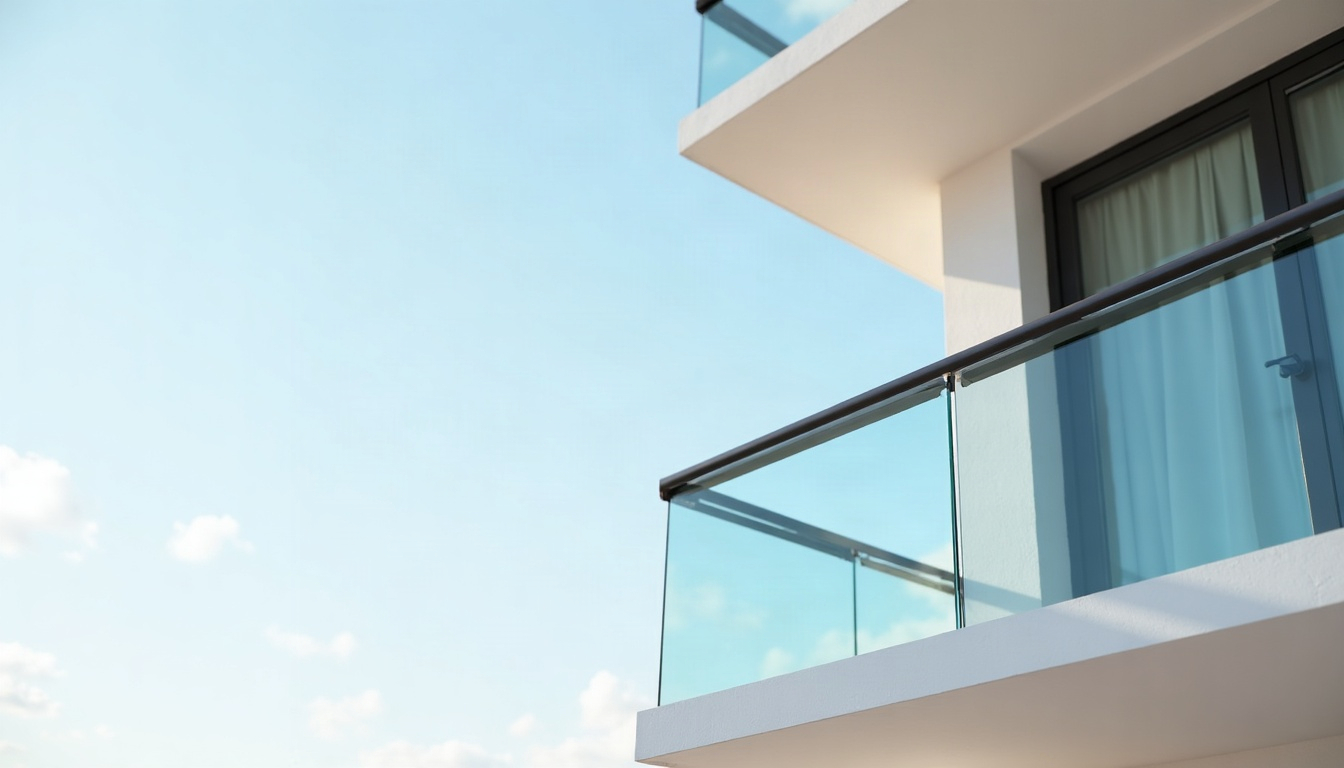

במעקה הסיפור שונה. המעקה צריך לשמור על אנשים מנפילה, ואם לא רואים אותו הוא הופך לסיכון בפני עצמו. מעקות זכוכית בדרך כלל כוללים אזן עליון או מאחז יד, ובהם יש לנו הזדמנות לשלב סימון מבלי להוסיף מדבקות.
מה בודקים:
הגוון של האזן או המאחז. כפי שציינו, אזן בגוון בולט לעין יכול להיחשב חריג בתקן. בודקים שהוא באמת בולט ביחס לרקע.
הרקע בפועל. מעקה במרפסת מול שמיים נראה אחרת ממעקה בחלל פנימי עם קירות כהים.
סימון נוסף. אם האזן אינו מספיק, אפשר לשקול סימון בולט אחר, בהתאם לתקן.
איפה המעקה מסתיים. קצה שקוף שנעצר באמצע מעבר הוא נקודה שכדאי לסמן.
דוגמאות לעבודות שבוצעו אפשר לראות בפרויקטים שלנו.
שאלות שכדאי לשאול בהצעת המחיר
הרבה הצעות מחיר מציינות "זכוכית מחוסמת, התקנה" ולא יותר. כדי לוודא שסימון זכוכית בטיחות נכלל, שאלו:
האם ההצעה כוללת סימון, ובאיזו שיטה: מדבקה, הדפסה, צריבה, או שימוש בפרופיל?
האם הסימון נקבע בשלב ההזמנה או שמוסיפים אותו אחרי ההתקנה?
האם בדקתם את הפרויקט מול ת״י 1918 חלק 4 העדכני?
האם הסימון מכסה גם את הקטעים השקופים שליד הדלת?
מי אחראי על התאמת הסימון לדרישות היתר הבנייה, אתם או המתכנן?
מה קורה אם צריך להחליף מדבקה בעתיד?
האם בחלון הראווה הסימון מתואם עם המיתוג של העסק?
מחיר הסימון משתנה לפי השיטה, שטח הזכוכית, מספר הקירות והדלתות והאם צריך עיצוב מותאם. כל מספר מדויק תלוי בפרויקט, ולכן לא נציין כאן סכומים.
טעויות נפוצות
להחליט על הסימון אחרי הכול. בשלב זה כבר אי אפשר לשלב צריבה או הדפסה בזכוכית מחוסמת.
לסמן רק את הדלת ולהתעלם מהקיר. הקיר השקוף לידה הוא בדיוק מה שאנשים לא רואים.
לבחור סימון שלא מתאים לרקע. מה שנראה מצוין בתמונת הדמיה עלול להיעלם באור יום.
להניח שהפרופיל מספיק. אפשר להסתמך עליו כחריג רק אחרי בדיקה מול התקן.
להסתמך על מאמר או סיכום ללא בדיקה. כולל המאמר הזה. הנוסח המחייב הוא התקן העדכני, והמתכנן או היועץ אחראים לוודא אותו.
עוד מאמרים בנושא זכוכית ומסגרות אפשר למצוא בבלוג שלנו.
לסיכום
סימון זכוכית בטיחות טוב אינו מדבקה שמודבקת בסוף. הוא החלטה שמתקבלת עם בחירת הפרופיל, האזן, שיטת ההדפסה או הצריבה, וקצב התנועה בחלל. כשמתכננים נכון, הסימון נראה כחלק מהעיצוב ולא כאזהרה.
אם אתם בונים משרד, חנות או מעקה, ורוצים לשאול איך משלבים את הסימון בהצעה, אנחנו זמינים בטלפון 077-8048340 או בוואטסאפ 053-6584332.
שאלות ותשובות
האם חובה לסמן זכוכית שקופה במשרד?
לפי המכון הישראלי לבטיחות וגהות, בחלקי בניין שמשמשים את הציבור, דלתות, מחיצות וקירות שקופים חייבים בסימון לפי ת״י 1918 חלק 4. אם המשרד שלכם מקבל מבקרים או לקוחות, כדאי לבדוק זאת מול המתכנן או היועץ לפני הביצוע.
האם הפרופיל או האזן יכולים להחליף את המדבקות?
בסיכום התקן מצוין שמעקה שקוף עם אזן עליון בגוון בולט לעין, או בסימון בולט אחר, מוגדר כחריג. כלומר הפרופיל יכול לשמש חלק מהסימון. האם זה מספיק בפרויקט שלכם נבדק מול ת״י 1918 חלק 4 העדכני.
אפשר להוסיף צריבה או הדפסה אחרי שהזכוכית המחוסמת הותקנה?
לא. זכוכית מחוסמת אי אפשר לחתוך או לקדוח אחרי החיסום, ולכן כל הפרטים נקבעים לפני ההזמנה. אם רוצים צריבה או הדפסה, מחליטים על כך בשלב הצעת המחיר.
האם הסימון חל גם על חלון ראווה?
כן. לפי המכון הישראלי לבטיחות וגהות, חלונות ראווה בחלקי בניין שמשמשים את הציבור נכללים בדרישה לסימון לפי ת״י 1918 חלק 4. מומלץ לתאם אותו עם המיתוג של העסק כבר בשלב התכנון.
למה לא מופיעים כאן גבהים ומרווחים מדויקים?
כי המספרים מופיעים במקורות שונים בניסוחים שונים. הנוסח המחייב הוא התקן העדכני, ולכן אנחנו ממליצים לבדוק גבהים ומרווחים ישירות מול ת״י 1918 חלק 4 העדכני, או לקבל אישור מהמתכנן או היועץ.
מה כדאי לבקש בהצעת מחיר על מחיצות זכוכית?
לבקש שההצעה תפרט את שיטת הסימון, אם הוא כולל את הקירות השקופים הצמודים לדלת, ומי אחראי על התאמה לדרישות ההיתר. כדאי גם לשאול אם אפשר להשתמש בגוון הפרופיל כחלק מהסימון.
מתכננים מחיצות זכוכית, ויטרינה או מעקה? דברו איתנו כבר בשלב התכנון ונבדוק איך משלבים את הסימון בעיצוב: טלפון 077-8048340 או וואטסאפ 053-6584332.
