איך מודדים זכוכית מחוסמת לפי מידה לוויטרינה או למחיצה בלי לטעות?
עודכן: לפני 3 ימים

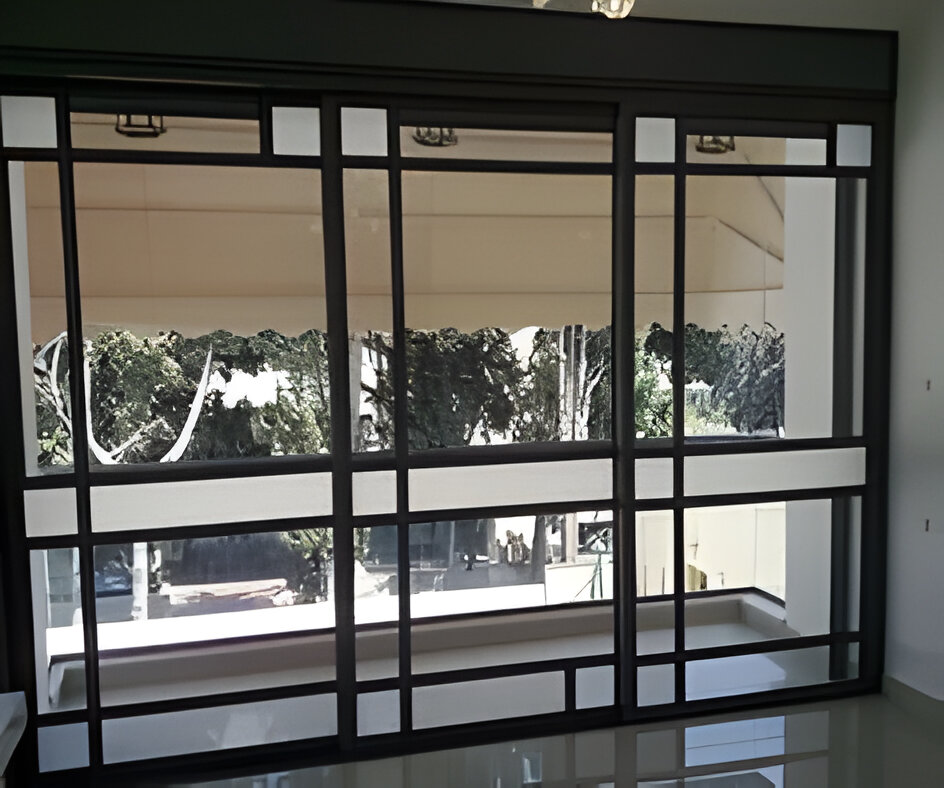

בתמונה: ויטרינה דגם מור — מיוצר ומותקן על ידי טכנו כל עוזי.
זכוכית מחוסמת יכולה להגיע מושלמת, עם שוליים מלוטשים וחורים בדיוק במקום, ועם בעיה קטנה אחת: היא לא נכנסת לפתח. אחרי החיסום אי אפשר לחתוך אותה, לקדוח בה או לקצץ ממנה. לכן בזכוכית מחוסמת לפי מידה, המדידה היא ההחלטה הסופית. כל חור, חיתוך ומרווח נסגרים לפני שהזכוכית יוצאת לחיסום.
אנחנו מדברים כאן על זכוכית שנכנסת לפתח: חזית ויטרינה של עסק, מחיצה בבית או במשרד, או דלת זכוכית. בארון תצוגה השיקולים אחרים.
ריכזנו את מה שאנחנו בטכנו כל עוזי בודקים במדידות בשטח: מה מודדים ובאיזה סדר, מה מסמנים מראש ומתי עדיף להשאיר את המטר לבעל מקצוע. בסוף מחכה רשימת בדיקה קצרה. אפשר לצלם אותה, למלא אותה ולשלוח לנו יחד עם תמונה של הפתח.
למה אי אפשר לחתוך או לקדוח זכוכית מחוסמת אחרי החיסום?
החיסום משנה את המאמצים בתוך הזכוכית, ולכן ניסיון לחתוך אותה, לקדוח בה או לעבד את שוליה אחרי החיסום עלול לגרום לה להתנפץ.
התקן הבינלאומי ASTM C1048, שעוסק בזכוכית שטוחה מחוסמת, מתאר את אותו כלל. לפיו כל העיבוד נעשה לפני החיסום: חיתוך, מגרעות, קידוח ועיבוד שוליים. אחרי החיסום אי אפשר לחתוך את הזכוכית. זה תקן אמריקאי שמתאר את הכלל, ואת הנוסח המחייב מוודאים מול התקן עצמו.
למי שמודד, המשמעות פשוטה. אפשר להזמין זכוכית מחוסמת עם חורים, מגרעות ופתחים פנימיים, אבל רק מראש. מה שלא נכנס להזמנה לא יתווסף אחר כך, ותיקון פירושו זכוכית חדשה.
אז למה בכלל לבחור במחוסמת? לפי ASTM C1048, זכוכית מחוסמת מלאה נחשבת לחומר זיגוג בטיחותי, כי כשהיא נשברת היא מתפרקת לחלקים קטנים יחסית. אם אתם עוד מתלבטים בין הסוגים, כתבנו על כך במאמר 'זכוכית מחוסמת או מרובדת לוויטרינה'.
איך מודדים את הפתח, ולפי איזו מידה עובדים כשהוא לא ישר?
פתח כמעט אף פעם אינו מלבן מושלם, במיוחד בבניין ישן או בחזית עסק שעברה כמה שיפוצים. מהניסיון שלנו במדידות בשטח, ההנחה שהפתח ישר היא אחת הטעויות הנפוצות.
מודדים רוחב וגובה ביותר מנקודה אחת
אלה המידות שאנחנו לוקחים בכל פתח, לפי הסדר:
רוחב בשלוש נקודות: למעלה, באמצע ולמטה.
גובה בשלוש נקודות: בצד ימין, באמצע ובצד שמאל.
שני אלכסונים, מפינה לפינה.
בדיקה בפלס של הרצפה ושל המשקוף.
רושמים כל מידה על שרטוט פשוט של הפתח, ליד המקום שבו נמדדה. רשימת מספרים בלי שרטוט היא בדיוק המקום שבו מתבלבלים בין ימין לשמאל.

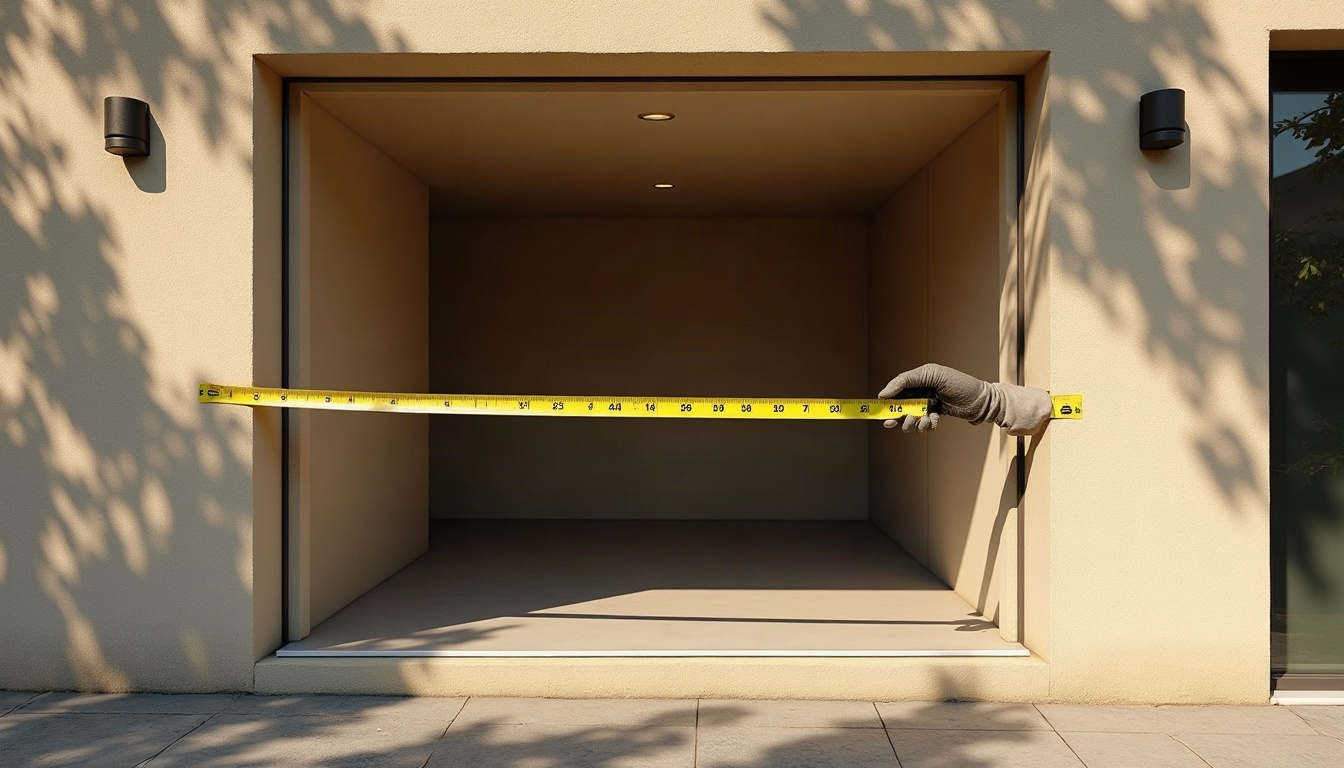

בודקים אלכסונים כדי לגלות פתח עקום
מודדים מפינה לפינה, פעם לכל כיוון. אם שתי המידות שוות, הפתח קרוב לישר. אם יש ביניהן הפרש, הפתח עקום, ועוצרים להתייעץ לפני שמזמינים.
הבדיקה הזו לוקחת דקה, והיא חושפת בעיה שהעין לא קולטת. פתח שנראה ישר לגמרי יכול להיות נטוי, והזכוכית לא תסלח על זה. יצא לכם הפרש? צלמו את הפתח ורשמו את שתי המידות. אלה בדיוק הנתונים שכדאי לשלוח לנו לפני שמזמינים.
המידות לא שוות: לפי מה מזמינים?
עובדים לפי המידה הקטנה. זכוכית גדולה מדי לא תיכנס, ומזכוכית מחוסמת אי אפשר לקצץ. את ההפרש סוגרים בפרופיל או באיטום.
ההחלטה איך לסגור את ההפרש תלויה במה שמחזיק את הזכוכית. כשהזכוכית יושבת בתוך פרופיל, הפרופיל מסתיר הפרש קטן בתוך העומק שלו. כשהשפה של הזכוכית גלויה, למשל מול קיר בלי מסגרת, ההפרש נשאר בעין וסוגרים אותו באיטום, ואז חשוב שהמרווח יהיה אחיד לכל האורך. כשההפרש גדול מכדי שאיטום ייראה טוב, זה סימן שצריך פתרון אחר.
מקרה טיפוסי להמחשה: פתח בחזית חנות שהרוחב שלו למטה גדול מהרוחב למעלה. מי שמודד רק בגובה הרצפה, כי שם הכי נוח, מקבל זכוכית שנתקעת בחלק העליון של הפתח.
בפתח עקום במיוחד, מלבן ישר אולי אינו הפתרון. במקרה כזה צריך בעל מקצוע שיחליט איך לסגור את ההפרש.
מה ההבדל בין מידת הפתח למידת הזכוכית?
הזכוכית קטנה מהפתח, כי היא צריכה מקום בפרופיל, בפרזול ובצירים. מי שמזמין לפי מידת הפתח מקבל זכוכית שלא נכנסת.
הטבלה מסכמת מה תופס מקום ואיך זה משפיע על המידה:
מה צריך מקום | מה זה אומר למידת הזכוכית |
|---|---|
פרופיל מסגרת או פרופיל בלגי | הזכוכית נכנסת לתוך הפרופיל, והמידה נגזרת ממנו ולא מהקיר |
תעלה עליונה ותחתונה | הגובה נקבע לפי התעלות, לא לפי המרחק מהרצפה לתקרה |
צירים ופרזול בדלת | צריך מקום לציר בצד אחד ולסגירה בצד השני |
מרווח מהרצפה בדלת שנפתחת | הדלת קצרה מהפתח כדי שלא תשתפשף ברצפה |
שתי זכוכיות סמוכות | בין הלוחות נשאר מרווח, ושני הלוחות קטנים בהתאם |
גודל המרווח נקבע לפי הפרופיל והפרזול שבחרתם. לכן קודם בוחרים פרופיל ופרזול, ורק אחר כך קובעים את המידה הסופית. כך זה גם במחיצת זכוכית לפי מידה עם מסגרת, למשל מחיצות בפרופיל בלגי.

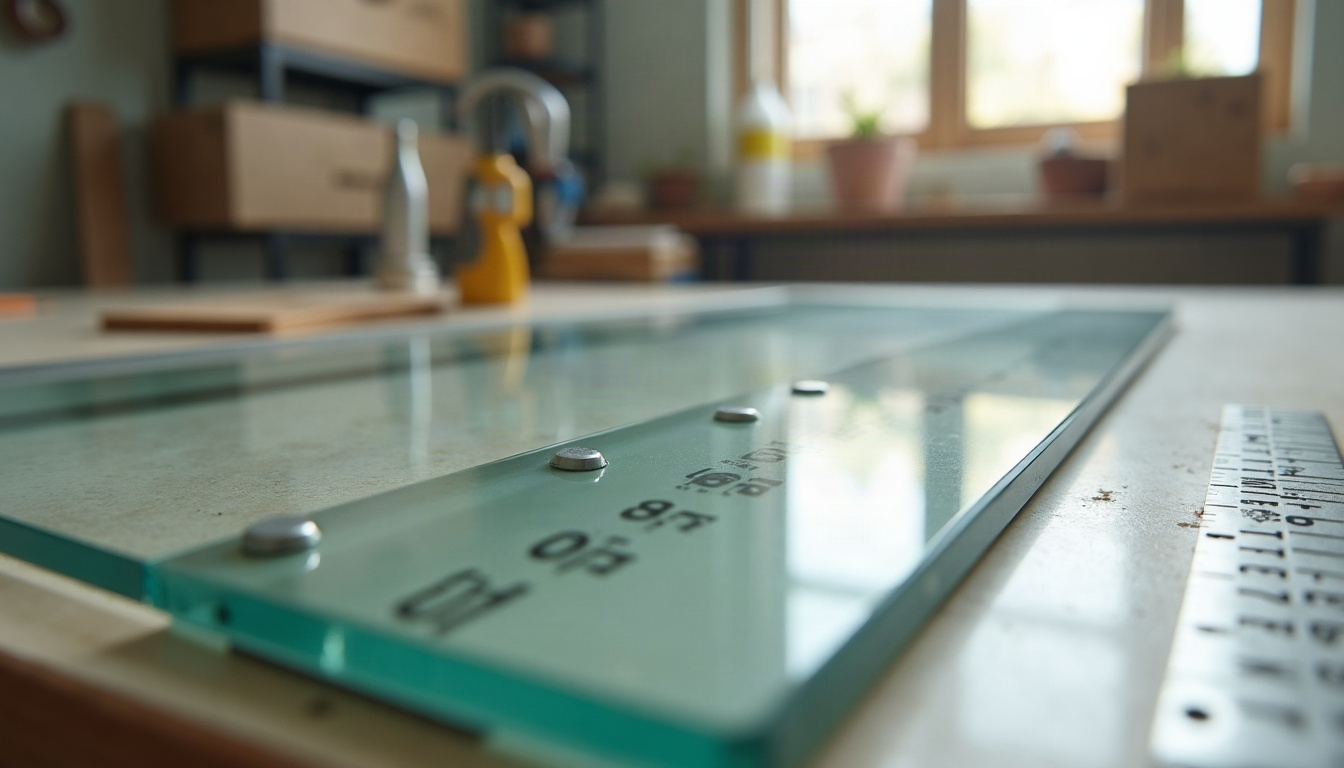

איך מסמנים מראש חורים וחיתוכים לצירים, לידיות ולשקעים?
כל חור לציר, לידית או למנעול, וכל מגרעת לשקע או למפסק, מסמנים ומודדים לפני ההזמנה. אחרי החיסום כבר אין דרך להוסיף אותם.
לפני שאנחנו מודדים דלת זכוכית, אנחנו מבקשים לבחור את דגם הציר, הידית והמנעול. כל אחד מהם קובע איפה יהיו החורים ובאיזה גודל, ופרזול שנבחר אחרי המדידה עלול לא להתאים לחורים שכבר תוכננו.
כך מסמנים נכון:
מודדים מהזכוכית, לא מהקיר. את מיקום כל חור מודדים משתי שפות של הזכוכית עצמה, למשל מהשפה התחתונה ומהצד. הקיר והמשקוף לא בהכרח ישרים, והזכוכית כן.
מצלמים את הפרזול. מיקום החורים תלוי בציר ובידית שנבחרו, ולכן מצרפים תמונה של הפרזול או את שם הדגם.
בודקים מה יש בקיר. שקע חשמל או מפסק מאחורי מחיצה או חיפוי, מעבר כבלים או ידית שקועה. כל אחד מהם הוא מגרעת או פתח שצריך להופיע בשרטוט.
מחליטים על השוליים. השוליים יכולים להיות מלוטשים, משופעים או מוסתרים בתוך פרופיל. גם את זה לא משנים אחר כך.
פריט שקל לשכוח הוא שקע חשמל שמוסתר מאחורי רהיט ביום המדידה. מזיזים רהיטים לפני שמודדים, ולא אחרי שהזכוכית הגיעה.
ובוויטרינה שחשופה לשמש כדאי להכיר עוד נקודה. לפי אותו תקן, בזכוכית מחוסמת יש דפוס מאמצים שבדרך כלל לא רואים, אבל בתנאי תאורה מסוימים הוא עלול להופיע. זה לא פגם במדידה, ועדיף לדעת על כך מראש.

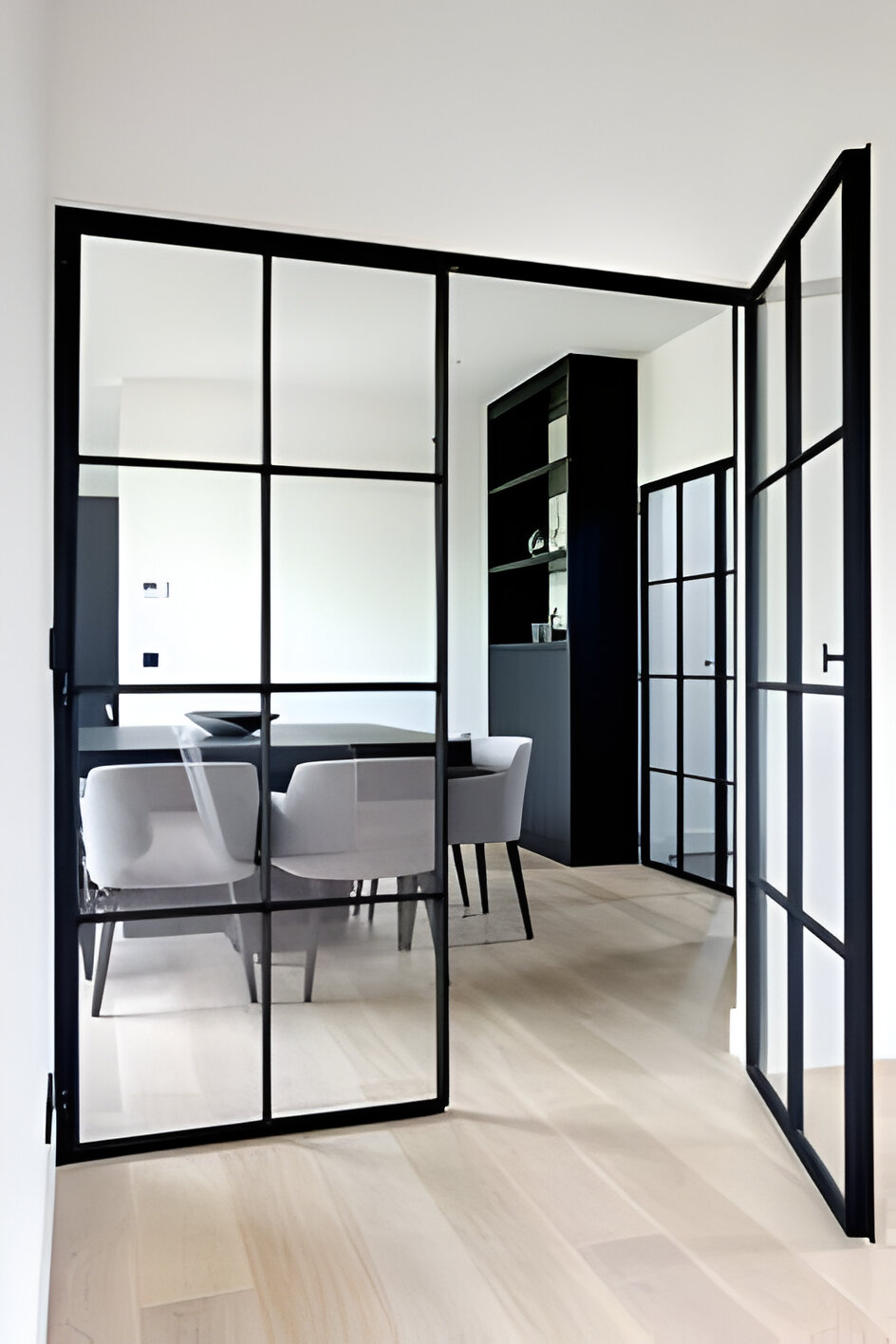

בתמונה: ויטרינה דגם גליה — מיוצר ומותקן על ידי טכנו כל עוזי.
מה משפיע על המחיר של זכוכית לפי מידה?
אין מחיר אחיד, כי כל זכוכית מחוסמת לפי מידה מיוצרת בנפרד. מי שמחפש מחיר של פלטת זכוכית לפי מידה צריך לדעת מה נכנס לחשבון:
המידה והשטח של הזכוכית.
העובי, שנבחר לפי השימוש ולפי גודל הלוח.
כמות החורים, המגרעות והפתחים.
סוג עיבוד השוליים.
למינציה, כלומר שתי שכבות זכוכית או יותר עם שכבה מחברת ביניהן (זכוכית מרובדת).
הפרופיל והפרזול שמגיעים עם הזכוכית.
ההתקנה.
התוספת היקרה ביותר לא מופיעה ברשימה: טעות במדידה, שבגללה משלמים על זכוכית שנייה.
מתי עדיף שבעל מקצוע ימדוד במקומכם?
מדף או פלטה פשוטה אפשר למדוד לבד. במקרים האלה עדיף שבעל מקצוע ימדוד:
פתחים גדולים וחזיתות חיצוניות. התקן האמריקאי ASTM C1048 מציין שבתכנון מביאים בחשבון את התמיכה של הזכוכית ואת הכפיפה שלה בעומסי רוח, וזו כבר לא שאלה של מטר ועיפרון.
קירות או רצפה שאינם ישרים.
דלתות זכוכית עם צירים ומנעול.
מחיצות שבנויות מכמה לוחות.
כל זכוכית שמשמשת כמעקה.
מעקה זכוכית הוא אלמנט בטיחות, ולכן אנחנו בוחנים את הזכוכית יחד עם מערכת המעקה כולה ולא כלוח בודד. ת״י 1142 הוא התקן הרלוונטי למעקים ולמסעדים, ואת הדרישות המחייבות מוודאים מול התקן או מול בעל מקצוע.
אצלנו בטכנו כל עוזי התהליך פשוט: מקבלים הצעת מחיר, ואחרי ההזמנה אנחנו מודדים בשטח, מייצרים במפעל ומתקינים. את המידה הסופית אנחנו קובעים יחד עם הפרופיל והפרזול שאנחנו מייצרים ומתקינים בעצמנו, וכך אנחנו עובדים גם בויטרינות שייצרנו והתקנו לחזיתות של עסקים.
רשימת בדיקה: מה לסגור לפני שהזכוכית יוצאת לחיסום
רוחב בשלוש נקודות: למעלה, באמצע ולמטה.
גובה בשלוש נקודות: ימין, אמצע ושמאל.
שני אלכסונים ובדיקה בפלס. אם האלכסונים לא שווים, עוצרים ומתייעצים.
סוג הפרופיל והפרזול שנבחרו.
מיקום כל החורים, כשהוא נמדד משתי שפות של הזכוכית.
מגרעות ופתחים לשקעים, למפסקים ולכבלים.
סוג עיבוד השוליים וסוג הזכוכית.
כל פריט ברשימה הוא משהו שאי אפשר להוסיף אחרי החיסום. צלמו את הרשימה אחרי שמילאתם אותה, ושלחו אותה יחד עם תמונה של הפתח כשאתם פונים להצעת מחיר.
בקצרה
מודדים בכמה נקודות ובודקים אלכסונים, ובוחרים פרופיל ופרזול לפני שקובעים את המידה הסופית. כל חור וחיתוך מסמנים מראש, ממדידה על הזכוכית ולא על הקיר. ואם יש ספק, עוצרים לפני החיסום ולא אחריו.
אם מילאתם את רשימת הבדיקה ונשארה נקודה אחת שאתם לא בטוחים בה, זה בדיוק הזמן לשאול. עדיפה שאלה אחת עכשיו על פני זכוכית מושלמת שלא נכנסת לפתח.
שאלות ותשובות
אפשר לקצץ זכוכית מחוסמת שיצאה גדולה במעט מהפתח?
לא. אחרי החיסום כל ניסיון לחתוך את הזכוכית או לעבד את שוליה עלול לנפץ אותה. לכן, כשהמידות בפתח שונות, מזמינים לפי המידה הקטנה וסוגרים את ההפרש בפרופיל או באיטום.
מה עושים אם אחרי ההזמנה מגלים שחסר חור לידית?
אם הזכוכית כבר עברה חיסום, אי אפשר להוסיף לה חור, ובדרך כלל הפתרון הוא זכוכית חדשה. כדאי להתייעץ עם בעל מקצוע לפני שמחליטים. כדי למנוע את המצב הזה, בוחרים את הפרזול ומסמנים כל חור לפני ההזמנה.
למה בוויטרינה בשמש רואים לפעמים כתמים או פסים בזכוכית?
זה כנראה דפוס המאמצים שנוצר בחיסום. לפי ASTM C1048, בדרך כלל לא רואים אותו, אבל בתנאי תאורה מסוימים הוא עלול להופיע. זו תכונה מוכרת של זכוכית מחוסמת ולא תוצאה של טעות במדידה. אם יש ספק לגבי מה שאתם רואים, כדאי שבעל מקצוע יבדוק.
האם מספיק לשלוח רוחב וגובה כדי לקבל הצעת מחיר?
לא, כדאי לשלוח קצת יותר. תמונה של הפתח, מידות ראשוניות והסבר קצר על השימוש (חזית, מחיצה או דלת) עוזרים לנו לתת הצעת מחיר מדויקת יותר. המידות הסופיות נקבעות במדידה בשטח אחרי ההזמנה, כשהפרופיל והפרזול כבר נבחרו.
שלחו לנו בוואטסאפ 053-658-4332 תמונה של הפתח ומידות ראשוניות, ואפשר גם את רשימת הבדיקה שמילאתם, ונחזור אליכם עם הצעת מחיר. המידות לא צריכות להיות מושלמות: אחרי ההזמנה אנחנו מודדים בשטח, ורק אז הזכוכית נכנסת לייצור.
